CNC排刀式車床

CNC排刀式車床XKNC-20G性能特點：


　　1、燕尾式滑動導軌


　　導軌采用高品質鑄鐵經淬火、磨削、刮研處理，極度延長導軌面的精度保持時間，達到機床精度長期穩定。


2、合理的排刀結構

　　合理的排刀結構，充足的刀具安裝空間，在刀架上可以安裝鉆孔、攻絲、鏜孔、銑削、車外圓、打徑向孔、車削螺紋、切斷等aoa體育登錄加工刀具。


3、高精度主軸

　　高精度主軸軸芯采用主軸材料經過多道熱處理和精細加工，軸承采用日本原裝高aoa體育登錄軸承，防水采用德國的高級防水環。


4、多樣的自動化夾具開閉及夾緊裝置選擇

　　機床標準配置為撥叉式夾緊機構，彈簧夾頭夾緊方式，夾持力調節簡單，夾頭更換方便，夾持快速穩定�？蛇x配卡盤加緊方式，卡盤夾緊力強勁，精準，夾持范圍大。


彈簧夾頭夾緊方式


撥叉式夾緊機構


動力卡盤


氣動回轉缸


　　5、易操作維護


　　X軸/Z軸導軌鑲條楔形設計，方便精度調整恢復。


6、多邊形動力銑裝置

　　多邊形動力銑裝置可實現徑向的多邊形切削,大幅提高生產效率。


7、油霧裝置

　　通過M代碼，可以自由選擇開、關功能。


8、強力交流伺服電動機

　　主軸驅動使用3.7KW的交流伺服電動機，使無級變速成為標準配置。此外，各軸的進給采用了免維護數字式AC伺服電動機。


9、加工精度在0.2μm以內

　　主軸采用了超aoa體育登錄向心滾珠軸承，保證圓度、表面粗糙度都在0.2μm以內的高aoa體育登錄加工成為可能。


　　加工條件


　　被切削材料：HpbS9-l


　　主軸轉速：3000rpm


　　進給量：0.03 mm/rev


　　切削深度：0.1mm(半徑值)


　　使用工具：人造金剛石

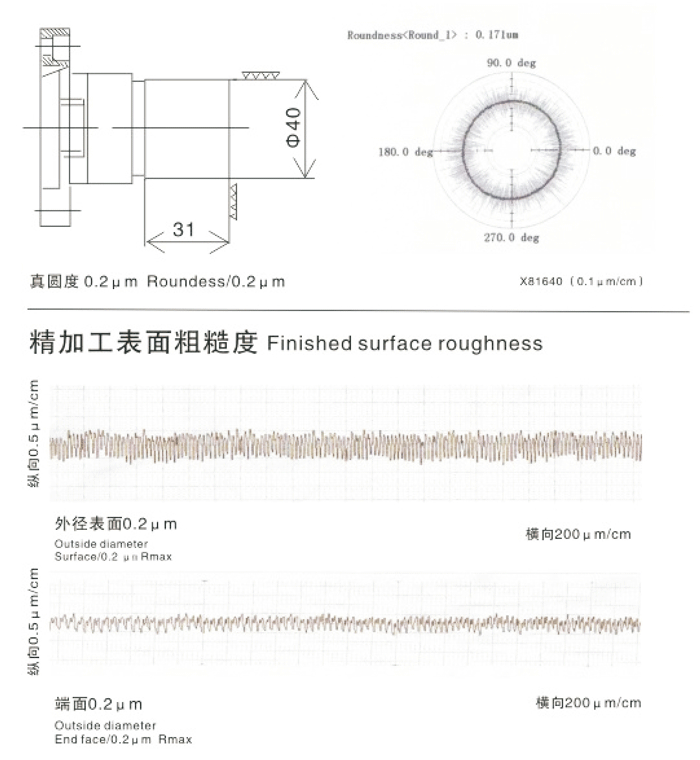

加工精度實例 processing precision example


CNC排刀式車床XKNC-20G技術參數：


CNC排刀式車床XKNC-20G典型零件
